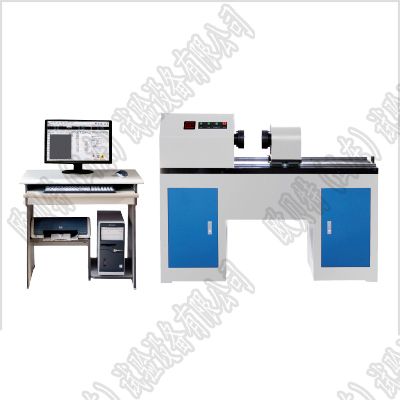

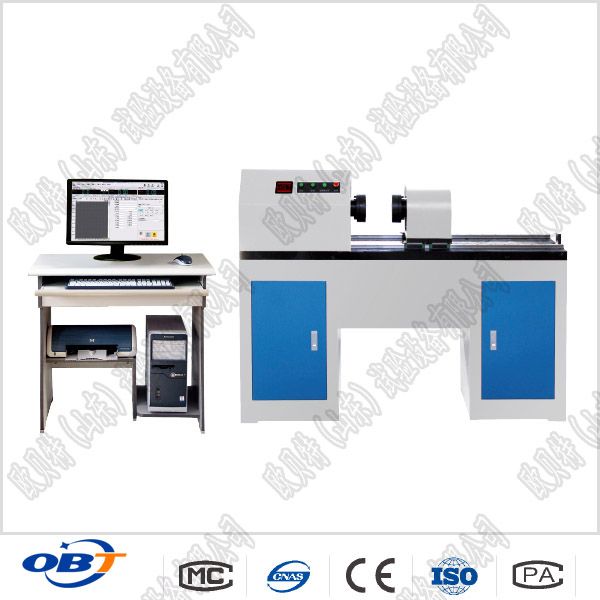

凸輪軸動態扭轉試驗機

凸輪軸動態扭轉試驗機試驗項目：

1、靜態扭矩 加載周向扭矩至M1,檢查凸輪片相對于軸管，是否發生相對轉動；若發生則不合格。

2、動態扭矩 加載動態載荷M2，正弦波加載，循環次數N次，一般800萬次。檢查凸輪片相對于軸管，是否發生相對轉動；若發生則不合格。 將疲勞試驗后凸輪軸加載周向扭矩至M1,檢查凸輪片相對于軸管，是否發生相對轉動；若發生則不合格。

凸輪軸動態扭轉試驗機參數：

1、扭矩：500N·m；

2、扭矩測量范圍：1～100%F.S；

3、試驗機級別：1級；

4、試驗扭矩示值相對誤差：優于示值的±1%；

5、扭矩分辨力：扭矩的1/300,000，全程不分檔；

6、夾頭間移動距離（兩夾頭間距離）：0～600mm ；

7、兩夾具間同軸度精度：1000mm范圍內≤Φ0.2mm；

8、扭轉角測量范圍：無限制；

9、扭轉速度：6～720°/min 任意設定；

10、扭轉速度相對誤差：設定值的±1%以內；

11、電源電壓：AC220V 50Hz ；

12、主電機功率：0.75kW；

13、主機外形尺寸（約）：1600*360*1150mm（長*寬*高）；

14、扭轉方向：正轉 反轉

凸輪軸動態扭轉試驗機主要測試內容：

1、材料或者零部件的扭轉角度；

2、材料或者零部件的扭轉扭矩；

3、材料或者零部件的曲線分析；

4、材料或者零部件的扭轉時間與速度5、材料或者零部件的扭矩、峰值；

6、材料或者零部件的定次數試驗凸輪軸動態扭轉試驗機操作軟件功能如下：顯示試樣的扭矩T、扭轉角度θ、試驗速度V，可以設置試樣的扭轉角度進行多點檢測試件的扭矩力及其相應的角度，一般扭至斷裂，以便測定材料的一項或幾項扭轉力學性能，可以打印詳細的試驗數據報告等。
