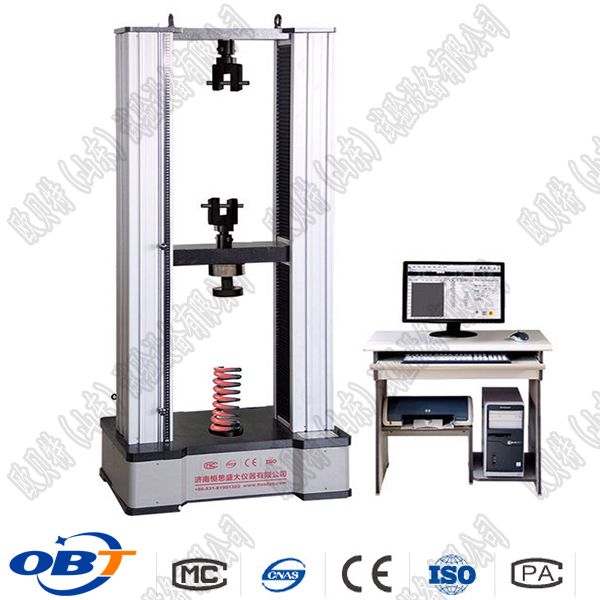

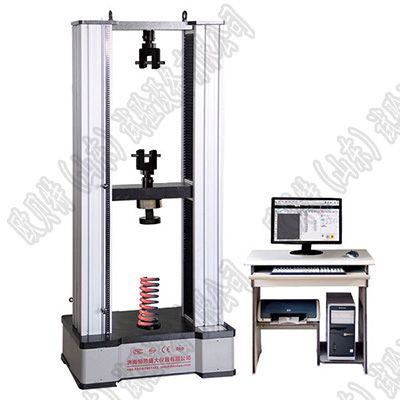

    儀器發條彈簧拉壓試驗機

    儀器發條彈簧拉壓試驗機

    儀器發條彈簧拉壓試驗機產品詳情

    qq
    4006600832

    產品詳情參數 / PARAMETER

    儀器發條彈簧拉壓試驗機產品詳情

    規格:BJTL-Z100;結構:滾珠絲杠;

    工作方式:滾珠絲杠傳動,精密電機加載;

    顯示方式:大液晶、漢字顯示數據處理:自動采集、處理,可以保存、查詢、打印;

    量程:1-100%;試驗力分辨力:1N;

    零點相對誤差:±0.1%;試驗力示值相對誤差:±1.0%;

    試驗力示值重復性相對誤差:1.0%;位移分辨率:0.01mm;

    位移示值誤差(微米):≤±(50+0.15l);

    拉伸空間:600mm;壓縮空間:600mm;

    壓盤直徑:150mm(可根據您的要求定制);上下壓盤平行度:≤0.05mm;

    速度范圍:1-300mm/min;試驗機尺寸:約760×550×1850mm;

    試驗機重量(凈重):約450kg;

    供電電源:AC 220V±10% 50Hz;

    保護功能:程序、機械雙重保護;

    噪音:50dB(A)裝配、電氣、外觀:符合國家標準GB/T 2611;

    包裝、運輸:符合機械部標準 ;

    JB/T 6147試驗機級別:1級。

    儀器發條彈簧拉壓試驗機

    基本概念、原理:

    分辨力:試驗機指示裝置能有效分辨的小示值差

    剩余高度:彈簧在外力的作用下發生形變后物體的高度,用H表示。

    變形量:彈簧沿負荷作用方向產生的相對位移,其變形的高度(自由高度C剩余高度),用△H表示。

    彈簧剛度:使彈簧產生單位長度(角質)變形所需的負荷或扭矩,K=(F2-F1)/(H2-H1)單位用N/mm表示。

    儀器發條彈簧拉壓試驗機是依據中華人民共和國機械行業標準JB/T7796-2005《彈簧拉壓試驗機》標準及JISB7738-2001《壓縮和拉伸盤簧試驗機》規定的技術要求制作,JJF1134-2005《專用工作測力機校準規范》校驗。

    主機介紹:

    儀器發條彈簧拉壓試驗機主機機械部分借鑒國內外廠商的結構、外觀同時嚴格按照國家機械部行業標準規范設計,不同于國內廠商的普通的電子拉力試驗機改造的機型,同時機械部件的加工精度也遠遠高于電子拉力試驗機。

    儀器發條彈簧拉壓試驗機程序控制部分是我公司獨立、自主研發的,適合各類不同彈簧的檢測。BJTL-Z100液晶自動彈簧拉壓試驗機控制程序界面簡潔,功能齊全,簡單易學,易于上手操作。可提供軟件免費升級服務。

    主要用途、功能介紹:

    圓柱形彈簧拉壓試驗機可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。

    1、按照國家相關規定和行業標準要求,由具備計量檢定證書的專業人員對出廠每臺機器嚴格進行標定、檢測每項功能;

    2、可通過4種測試方法對彈簧測試,滿足不同的測試需求;

    3、國內首創:試驗機可顯示彈簧力值與高度、力值與變形2類變化曲線,便于分析;

    4、國內首創:可實現壓盤自動合并清零(區別與其他公司卡尺測量,手動輸入位移),方便快捷;并可滿足測試變形、位移要求極小的彈簧,如:碟形彈簧、彈片等;

    5、圓柱形彈簧拉壓試驗機可對彈簧進行一點或者多點自動測試;并可預設標準值、上下偏差,自動判斷彈簧是否合格,高于標準值還是低于標準值;

    6、可進行分段測量,并能計算出每段的剛度(彈性系數)K和平均剛度;

    7、程序過載、機械限位過載報警提示、自動返回,雙重保護傳感器、試驗機不受損壞;

    8、試驗結果可保存50組數據,可查詢、打印。

    機械、程序特點:

    機械結構:圓柱形彈簧拉壓試驗機機型為立式結構,底座選用兩塊加厚鋼板,橫梁升降采用滾珠絲杠加三根立柱,既提高了扭矩傳輸的效率,又保證了運行的平穩性。動力方面采用交流全數字步進電機控制系統,可實現恒扭矩輸出,同時具有響應快、控制精度高等特點。

    控制程序:試驗機的控制單元是我公司自主研發的微操作系統,采用美國進口Atmel微處理器作為主控芯片,模數轉換芯片為國際知名IC廠商ADI生產的AD芯片,加上我公司成熟的控制方式,使整機的穩定性和精度處于行業水平。該自動彈簧試驗機顯示屏選用工業級液晶屏,具有壽命長、性能穩定、視角寬等特點。

    環境與工作條件

    1、圓柱形彈簧拉壓試驗機室溫10℃-35℃范圍內;相對濕度不大于80%;

    2、試驗機需在周圍無振動、無腐蝕性介質和無較強電磁場干擾的清潔環境中;

    3、電源電壓的波動范圍應在額定電壓的土10%以內;

    4、在穩固的基礎上正確安裝。
